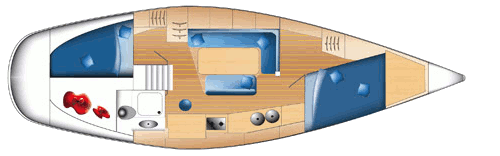

Biloup 36, version deux cabines.
N° de série: FR-CNW
36 018C7 07
Certification ICNN:
Utilisation de la certification A
CNW 040006 V - du 02 avril 2004
Moteur:
Inverseur:
Caractéristique du
navire (ISO.DIS 8666).
Caractéristiques de la coque en sortie chantier suivant
les spécifications de l'architecte Richard Wrighton.
|
Longueur |
10,90 m |
|
Longueur à la flottaison |
9,75 m |
|
Largeur |
3,50 m |
|
Largeur à la flottaison |
3,18 m |
Motorisation in-bord.
Puissance maximum recommandée |
42 kw |
|
Poids du lest |
2x 1200,00 kg |
|
Tirant d'eau (DW) |
1,35 m |
|
Tirant d'air |
16,00 m |
Déplacement (Catégorie
de conception CE "A"):
|
A vide |
6.400,00 kg |
|
- a Mouillage, amarrages et extincteurs |
150,00 kg |
|
- b Marge positive sur poids de
construction |
50,00 kg |
|
Déplacement lège |
6.600,00 kg |
|
- c Equipage MOC (condition minimale
de navigation) |
150,00 kg |
|
- d Radeau de survie |
50,00 kg |
|
Déplacement MOC |
6.800,00 kg |
|
- e Équipage maxi (75kg/personne) |
450,00 kg |
|
- f Approvisionnement et effets
personnels |
300,00 kg |
|
- g Carburant 150,00 litres |
150,00 kg |
|
- h Eau douce. 2x 150,00 litres |
300,00 kg |
|
- i Charge additionnelle |
200,00 kg |
|
- j Options |
150,00 kg |
|
- k Annexe et moteur |
50,00 kg |
|
Charge maximum arrondie |
1.600,00 kg |
|
|
Déplacement en charge |
8.200,00 kg |
|
Caractéristiques:
Gréement continu, en tête, à deux barres
de flèches, dans le plan.
|
Profil du mât: |
Z531 |
|
Hauteur: |
13.500,00 mm |
|
Profil de la bôme: |
Z360 |
|
Longueur: |
3.550,00 mm |
|
Coulisseaux de mât: |
AO 14 ou Bainbridge A114 |
|
Ralingue: |
Ø 10 mm B12 |
|
Grand Voile: |
|
Surface |
+/- 25,97m² |
|
|
3 réas de ris automatiques,
et un réa de bordure. |
|
Ris 1 et 2 sur tribord, 3 sur bâbord. |
|
P = |
12.200,00 mm (maxi 12.270,00 mm) |
|
E = |
3.600,00 mm (maxi 3.650,00 mm) |
|
Point d'amure (en mm) |
|
A = |
distance mât/pt d'amure 60,00
mm |
|
E = |
distance bôme / pt d'amure
30,00 mm |
|
C = |
--- |
|
D = |
distance mât/bôme 190,00
mm |
|
Génois sur enrouleur: |
|
Surface |
+/- 42.3m² |
|
|
Enrouleur |
Facnor LX 180 |
|
|
Ralingue |
diam 5 mm |
|
|
I = |
14.150,00 mm |
|
|
J = |
4.200,00 mm |
|
|
LP = |
6.200,00 mm |
|
|
GD = |
13.650,00 mm |
|
|
CH = |
13.500,00 mm |
|
|
DR = |
6.500,00 mm |
|
|
FR = |
8.000,00 mm |
|
|
H = |
3.200,00 mm |
|
|
(à partir du sommet du tambour
d'enrouleur) |
|
distance plan de pont (base de H)
au pied de mât 650,00 mm |
|
distance du pied de mât au
plan supérieur de la bôme 1.000,00 mm. |
|
Tolérances longueurs
G/D : +/- 10mm.
Terminologie www.ACMO.fr - valeurs en mm.
Informations charge et rupture, Antoine Sézérat (ISBN 978-2-916083-44-5)
|
Etai 1x |
|
Câble |
ca8 (8mm) rupture 5.380,00kg & 15% = 807,00kg |
|
Longueur contrôlée |
14.392,00 mm |
|
(Correspondant à la valeur
en date du 22/03/2005 diminuée de 40 mm le 21/12/2005
soit 14.392,00mm) |
|
Cote totale |
14.632,00 mm |
|
Terminaison haute |
eo8 |
|
Terminaison basse |
eo8 |
|
Chape – ridoir |
chape 8+lrt8 L= 200,00
mm |
|
Pataras 2x |
|
Câble |
ca7 (7mm) rupture 4.120,00kg & 15% = 768,00kg |
|
Longueur contrôlée |
14.855,00 mm |
|
Cote totale |
15.074,00 mm |
|
Terminaison haute |
eo7 |
|
Terminaison basse |
ros7 |
|
Galhaubans 2x (hauban tête
de mât) |
|
Câble |
rupture 4.120,00kg & 15% = 768,00kg |
|
Longueur contrôlée |
13.695,00 mm |
|
Cote totale |
13.913,00 mm |
|
Terminaison haute |
coq8 eb7 |
|
Terminaison basse |
rocs7 m |
|
Inters 2x (hauban) |
|
Câble |
ca6 (6mm) rupture 3.030,00kg & 15% = 454,00kg |
|
Longueur contrôlée |
9.822,00 mm |
|
Cote totale |
10.023,00 mm |
|
Terminaison haute |
coq6 eb6 |
|
Terminaison basse |
rocs6 |
|
Bas Haubans arrière 2x |
|
Câble |
ca7 (7mm) rupture 4.120,00kg & 15% = 768,00kg |
|
Longueur contrôlée |
5.335,00 mm |
|
Cote totale |
5.548,00 mm |
|
Terminaison haute |
coq8 eb7 |
|
Terminaison basse |
rocs7 |
|
Bas Haubans avant 2x |
|
Câble |
ca7 (7mm) rupture 4.120,00kg & 15% = 768,00kg |
|
Longueur contrôlée |
4.865,00 mm |
|
Cote totale |
5.081,00 mm |
|
Terminaison haute |
coq8 eb7 |
|
Terminaison basse |
rocs7 |
|
Modification suite à la pose
des renforts de roof réparti sur la chape et la tige offre
ACMO 11/2010 rocs7 rallongé de 250,00mm, |
|
Etai trinquette 1x (étai
largable) |
|
|
Câble |
ca7 (7mm) rupture 4.120,00kg & 15% = 768,00kg |
|
Longueur contrôlée |
14.181,00 mm |
|
Cote totale |
14.403,00 mm |
|
Terminaison haute |
coq8 eb7 |
|
Terminaison basse |
rocs7 |
l'image est ici
ca câble mono-toron
l'image est ici
coq coquille ACMO ®
l'image est ici
eb embout à sertir
l'image est partiellement ici
rocs ridoir cage ouverte chape à
sertir |
|
|
